Sombra de alero o voladizo en ventada
¿Quieres ver de forma rápida cómo afecta el sol en un alero o voladizo? Ahora, lo tienes muy fácil con la herramienta online de sombras para aleros ¡útil para el diseño bioclimático!
La calculadora de sombras para voladizos y aleros es una herramienta interactiva que, en menos de un minuto, te permite visualizar cómo un alero (o voladizo) sombrea una ventana a lo largo del día y del año en cualquier latitud del planeta.
Puntos clave de la aplicación
- Calcula el porcentaje de sombra del alero y la penetración solar en habitación + opción optimizada.
- Funciona en cualquier latitud y hora solar local.
- Incluye Carta Solar estereográfica 2D y cúpula 3D interactiva.
- Reproducción automática de sombreado para comprobar proyección solar.
- Genera una matriz anual de sombreado, 12 meses × 17 horas (de 04:00 a 20:00).
- Pantalla única, sin instalaciones y sin backend; pensada para el aula, arquitectura o ingeniería.
➡️ Puedes ver la herramienta online gratuita para calcular la proyección solar en alero o voladizo desde AQUÍ.
¿Qué hace exactamente esta calculadora solar?
A partir de cuatro bloques de información —ubicación, fecha y hora solar local, orientación de fachada y geometría del hueco—, la herramienta devuelve cinco lecturas inmediatas:
| Métrica | Qué te dice | Unidad |
|---|---|---|
| Ventana sombreada | Porcentaje del hueco cubierto por la sombra del alero en ese instante | % |
| Elevación solar | Altura del sol sobre el horizonte | ° (0–90) |
| Ángulo de perfil | Ángulo con el que el rayo entra a la habitación | ° |
| Penetración solar | Distancia desde la cara interior del muro hasta donde llega el rayo solar en el suelo | m |
| Franja iluminada | Trozo de ventana por el que entra sol directo | m verticales |
La diferencia clave frente a otras herramientas de análisis solar es que no se limita a representar la trayectoria: traduce esa trayectoria en sombra efectiva sobre un hueco real con una geometría configurable.
Puedes identificar de forma rápida la distancia que ha penetrado el sol dentro de una estancia o identificar las dimensiones del alero óptimo para verano ¡entre otras cosas!
🟧 Nota: También puedes ver el articulo sobre mirar la trayectoria y cómo da el sol en mi casa ¡con varias herramientas online!
Características principales
1. Mapa interactivo para fijar la ubicación
La latitud y longitud se eligen clicando en un mapa Leaflet con tiles de Carto, arrastrando el marcador o escribiendo los valores a mano.
La herramienta acepta cualquier punto entre -89,999° y 89,999° de latitud y entre -179,999° y 179,999° de longitud.
2. Reproductor solar de 24 horas
Un control de tiempo animado recorre las 24 horas solares del día elegido en 5, 8, 12 o 24 segundos. Mientras se reproduce, el alzado, la sección, las métricas y la Carta Solar se actualizan en tiempo real.
La reproducción automática permite ver literalmente cómo la sombra del alero se desplaza sobre la ventana

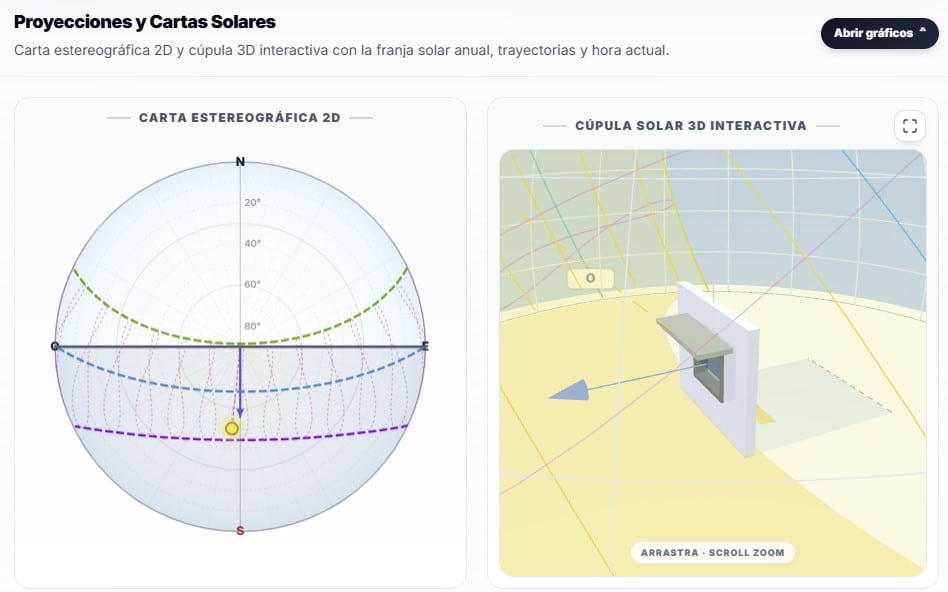

3. Carta Solar 2D y cúpula solar 3D
La pestaña Proyecciones y Cartas Solares abre dos vistas:
- Carta estereográfica 2D con altitudes 0°–90°, azimut completo, fachada y su normal exterior representados, marcador del sol actual con halo y línea radial al centro.
- Cúpula 3D interactiva: arrastrable con el ratón, con zoom por scroll, donde aparecen la franja solar anual, los solsticios de verano (verde, día 172) y de invierno (violeta, día 355), los equinoccios (azul, día 80), los analemas horarios (rosa discontinuo).

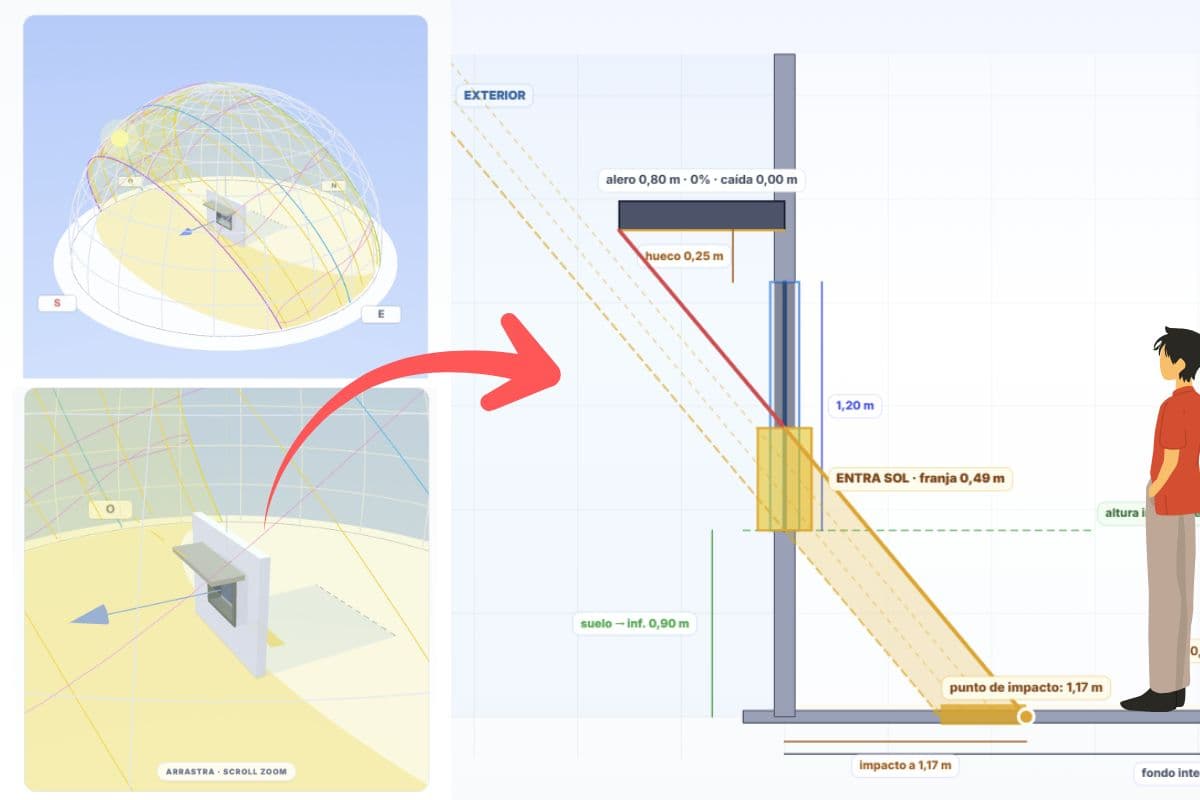

4. Sección técnica con rayo solar real

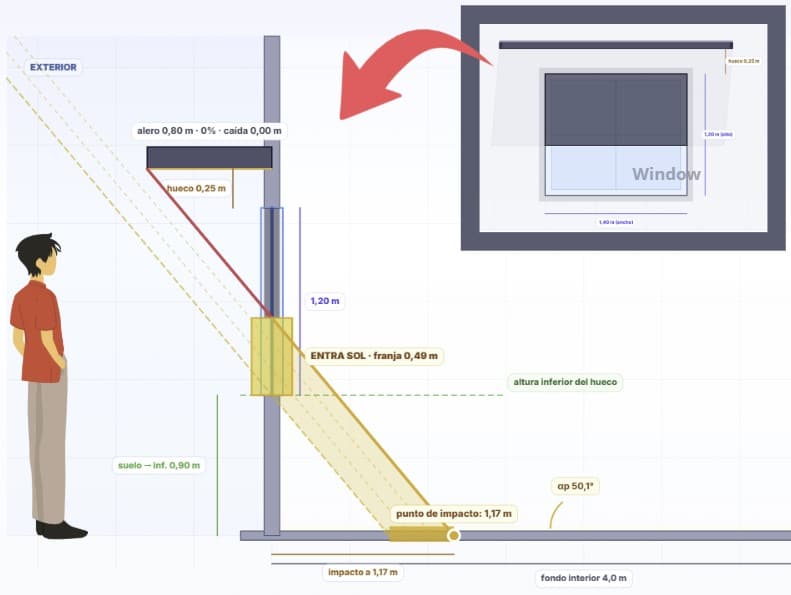

El dibujo en sección no es decorativo: traza el rayo solar desde el borde exterior del alero hasta el suelo interior, lo recorta contra la geometría y calcula el punto de impacto, la distancia de penetración y la franja iluminada en la ventana.

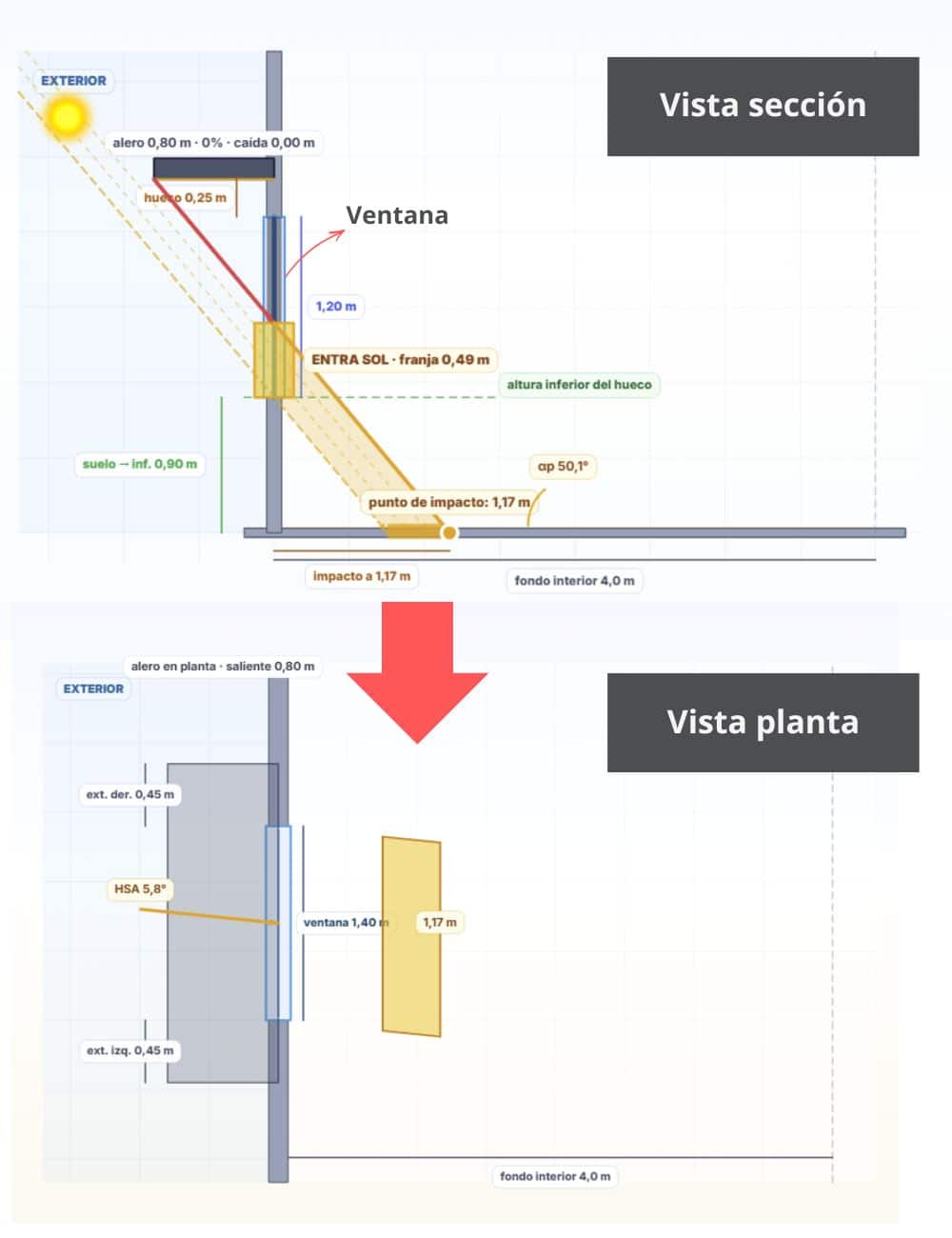

Aquí encontramos dos tipos de vista:
- Sección en vertical: Se identifica de forma rápida la geometría ideal del voladizo o las dimensiones óptimas del mismo para el verano
- Sección en planta: Se identifica de forma fácil la franja de sol arrojada sobre el suelo interior
🟧 Nota: Cuando el rayo supera la profundidad de la habitación dibujada (por defecto 4 m), la herramienta lo avisa explícitamente.

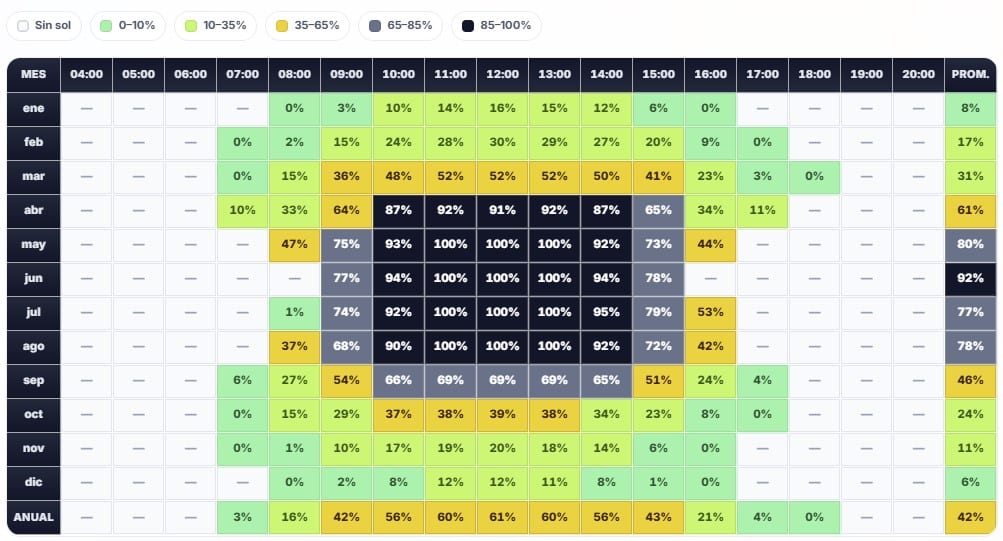

5. Matriz anual de sombreado hora por hora
Para la orientación y geometría elegidas, se calcula el porcentaje de sombra del alero el día 15 de cada mes entre las 04:00 y las 20:00 hora solar local, en saltos de 1 hora.
La celda se pinta con una escala de 6 colores (sin sol, 0–10 %, 10–35 %, 35–65 %, 65–85 %, 85–100 %), con una fila de promedio mensual y una fila de promedio anual.
6. Geometría editable y sincronizada
Las magnitudes geométricas (ancho y alto de ventana, saliente del alero, hueco vertical, extensiones izquierda y derecha) se pueden introducir en metros con paso de 5 cm.
Además, hay un campo Ancho total alero que reparte automáticamente las extensiones a ambos lados, útil para comparar geometrías rápidamente.
7. Sin instalación y sin backend
La calculadora es una única página HTML con cuatro librerías. Funciona en local con solo abrir el archivo, así que se puede llevar a clase, a una oficina o a una reunión sin depender de un servidor.
🟧 Nota: Puedes ver el articulo de software asoleamiento en sistemas fotovoltaicos ¡incluye también programas gratis!
¿Cómo se calcula el sombreado? El modelo geométrico
El cálculo del sombreado sigue una cadena de seis pasos, desde la posición del sol hasta la penetración del rayo en el suelo interior.
- Posición del sol. Con la latitud, longitud, fecha y hora elegidas por el usuario, se invoca la librería SunCalc (Vladimir Agafonkin) para obtener la elevación y el azimut del sol en coordenadas locales.
- Ángulo de perfil αp. Para proyectar la sombra en el plano de la fachada, se calcula el ángulo con el que el rayo la corta respecto a la vertical:
tan(αp) = tan(elevación) / cos(HSA)
donde HSA es el ángulo horario solar respecto a la normal exterior de la fachada. El perfil αp es siempre mayor o igual que la elevación y crece a medida que el sol se acerca a la perpendicular de la ventana. - Polígono de sombra. Los cuatro bordes del alero (lateral izquierdo, lateral derecho, borde superior y borde inferior) se desplazan en proyección sobre el plano de fachada, aplicando el desplazamiento lateral
profundidad × tan(HSA)y la caída verticalprofundidad × tan(αp). - Recorte contra la ventana. El polígono de sombra se clipea contra el rectángulo del hueco para obtener la región que solapa realmente la ventana.
- Porcentaje sombreado. Se calcula el área del polígono recortado y se divide por el área total de la ventana (ancho × alto):
% sombra = (área_sombreada / área_ventana) × 100 - Penetración interior. El mismo polígono alimenta la vista en sección: la altura iluminada en la ventana dividida entre
tan(αp)da la distancia que el rayo se ha metido en la habitación. Si esa distancia supera la profundidad de la habitación (por defecto 4 m), la herramienta lo avisa explícitamente.
La matriz anual no es más que este mismo cálculo ejecutado el día 15 de cada mes, de 04:00 a 20:00 hora solar local. Las celdas marcadas con — indican que a esa hora el sol está detrás de la fachada o por debajo del horizonte, por lo que no computan como sombra producida por el alero.
¿A quién le resulta útil?
- Arquitectos y proyectistas que necesitan dimensionar y diseñar aleros, persianas, celosías o voladizos antes de pasar al modelo 3D.
- Estudiantes de arquitectura e ingeniería, especialmente en asignaturas de construcción, instalaciones y diseño bioclimático: el cambio de un parámetro se ve al instante en pantalla.
- Profesores que buscan una herramienta visual para explicar conceptos abstractos como el ángulo de perfil, el HSA o la penetración solar.
- Profesionales de eficiencia energética que necesitan justificar la posición y el tamaño de un alero en una memoria de cálculo o en una certificación energética, el como LEED o BREEAM.
Buenas prácticas al usarla
- Empieza por fijar la latitud y orientación de la fachada; es lo que más determina el comportamiento del alero.
- Usa el reproductor de 24 h para ver el peor caso de verano y el mejor caso de invierno antes de cambiar la geometría.
- Para dimensionar, abre la matriz anual: si la columna de mediodía de julio está casi negra, el alero protege bien; si la columna de enero está oscura, te estás perdiendo calefacción solar pasiva.
- Combina alero + antepecho. Subir el antepecho de 0,90 m a 1,20 m cambia el patrón sin necesidad de volar más el alero.
- Comprueba la sección: a veces un alero que parece bueno en el alzado deja pasar el rayo solar muy adentro, hasta el sofá.
