Asoleamiento y ejemplo práctico de cómo diseñar un alero

En este artículo nos adentramos en definir el asoleamiento, su cálculo y características básica. Adoptar medidas de diseño bioclimático en nuestros proyectos es una oportunidad que no debemos perder. El poder aprovechar sus beneficios aporta multitud de ventajas frente a construcciones no diseñadas de una forma coherente.

Para resolver el caso práctico del cálculo de un alero primero  realizaremos  una introducción rápida y guía asoleamiento en arquitectura plana para una mejor comprensión del ejercicio de una forma global.

Asoleamiento

Entender y medir el recorrido aparente del sol es una necesidad que los profesionales debemos de entender. Lo podemos definir cómo “Estudio que nos permite determinar en qué períodos del año y en qué momentos un espacio urbano o los distintos planos de un edificio reciben radiación solar directa”. Pero… ¿Cómo incide el Sol en los espacios arquitectónicos?

El esquema del asoleamiento con el movimiento del Sol son representados en lo que se llama una carta solar. Para entenderlo, primero un pequeño esquema y después un pequeño vídeo :

trayectoria del sol asoleamiento

Está herramienta la podemos ver desde el portal de The Nebraska Astronomy Applet Project en su página oficial desde AQUÍ. Y unos conocimientos mínimos para entender la carta solar desde el siguiente vídeo…

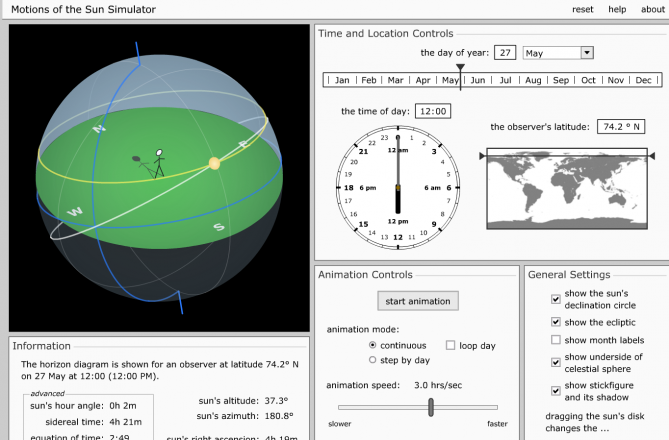

Ahora que tenemos los conceptos básicos, debemos conocer la trayectoria del sol situándonos en el centro de la tierra para lo cual disponemos de otra herramienta interactiva para el asoleamiento. Nos muestra el Diagrama solar en perspectiva para ver el recorrido del sol:

asoleamiento sobre la tierra

Debemos mencionar que  las dos curvas que se cruzan en la animación son el ecuador y la eclíptica (línea curva por donde “tanscurre” el sol). Recordar que se explica desde el posicionamiento de América Latina, donde el Norte es el soleado y Sur en sombra, al revés de España)

Cómo diseñar un alero ante el sol:

El modelo más simple es el diseño de un alero del techo.  Para este ejemplo nos ubicaremos  en la ciudad de Mar del Plata, Pcia de Buenos Aires, Argentina, con una latitud sur de 38° y longitud oeste de 57,5°.

1.- Consultar la trayectoria del sol

Podemos consultar la trayectoria del sol de cualquier lugar del mundo desde un portal muy útil que es sunearthtools.com. Además, encontraremos otras aplicaciones de utilidad

trayectoria solar mar de plata

Si vemos la imagen en el que consta un diagrama asoleamiento, para la ciudad de Mar del Plata (Buenos Aires), observaremos que en la trayectoria solar el sol sale alrededor de los 30º hacia el sudeste ante el verano y otros 30º ante el noreste en invierno. Lo cual nos presenta una pregunta…. ¿Cuántas veces sale el sol por el Este?… Dos veces por año.

Otro punto a destacar es que la línea negra en verano recorre más de 14 h (Representada por los puntos negros) y en invierno recorre solo unas pocas horas, obteniendo la variación de la duración del día.

2.- Cómo afecta el sol a la altura y longitud del alero

El caso práctico radica en determinar la altura y longitud que va a disponer nuestro alero del techo para maximizar la captación de energía solar directa en invierno y resguardarnos en el verano.

Para esto se puede utilizar el gráfico de diagrama polar o el siguiente diagrama cartesiano (Trayectoria Sol), más adelante explicamos herramienta para verla.

diagrama carteriano calculo solar

Podemos reconocer en la imagen anterior que:

  • Eje vertical = Marca  la altura  en grados desde el horizonte hasta el cenit.
  • Eje horizontal = Al centro, ubica el norte.

El color violeta de la  imagen determina el ángulo que queremos impedir que nos afecte el sol. ¿Por qué adoptamos los 53º para descartar el asoleamiento y no otros grados?… Los 53º Son “arbitrarios”, es decir, es seleccionar las fechas del año que necesitas protegerte del sol, que dependerá de cada lugar donde realicemos el proyecto. Con las fechas y horas decides el ángulo a adoptar.

3.- Diseño del alero

Ahora, para poder diseñar el techo que cubra la superficie vidriada (53º) deberemos trabajar en planta y sección como las imágenes siguientes.

seccion para el asoleamiento

Para terminar, marcaremos en planta donde termina el techo (55º) y procederemos a grafiarlo en la proyección cilíndrica (Cuidado con la orientación de la pared, el ejemplo es norte). Si observamos el gráfico podemos comprobar que algunas horas de sol intenso – entre 14 y 15h en verano – nos afectan. Podríamos resolverlo aumentando el alero hacia ese lado o con un parasol vertical.

como afecta el sol alero

Para entender más características podemos acceder al artículo de fachadas bioclimáticas donde hablamos de los aspectos generales y la orientación de la vivienda.

Alternativa rápida para ver sombra sobre una casa

Hemos visto cómo calcular el asoleamiento de forma manual. Normalmente los programas de CAD y 3D actuales, ya tiene en su propio software herramientas para parametrizar asoleamiento de cualquier proyecto.

A partir de aquí, hemos encontrado una aplicación muy simple de manejar y potente gracias al portal de Andrew Marsh. Desde esta herramienta podrás ver de forma simple la incidencia del sol e incluso subir tu proyecto para que ver sobras tendrá.

aplicación asoleamiento casas

Los datos los podemos visualizar en 2D o 3D, y para nuestros proyecto el tipo de archivo que admite para el modelado es en formato OBJ, STL o PLY. A partir de aquí ¡a jugar con la herramienta.

🟧 Consejo: tenemos un extenso artículo para el análisis de una parcela para construir una vivienda, que además tiene una plantilla ¡muy recomendado!

Podemos aprender más con los artículos de arquitectura bioclimática y el manual urbano de diseño bioclimático.

Nota: Artículo elaborado por Gabriel Salas (Arquitecto  – Docente y/o investigador, amante de la vida natural y sustentable), en colaboración con OVACEN.
