La maquinaría para construcción y obras

El mundo de la construcción es muy amplio, y saber qué hacer en todo momento, es difícil. Un compañero nos estaba relatando sus peripecias en la búsqueda de maquinaria de construcción para la ejecución de una avenida de grandes dimensiones.

Nos quedamos perplejos de la complejidad de la temática y de los diferentes opciones, características, clasificaciones o tipos de máquinas que se utilizan en las obras, una temática en la que no sólo se pueden utilizar excavadoras. Hay un mundo detrás,  que muchos de los técnicos deberíamos recordar como profesionales en el sector de la arquitectura.

Como nunca viene mal el repasar la materia de maquinaria de obra, hemos querido simplificar la información para que por lo menos tengamos una perspectiva de lo que nos vamos a encontrar y de las posibles opciones existentes en el mercado así como sus características o los tipos de maquinaria para construcción.

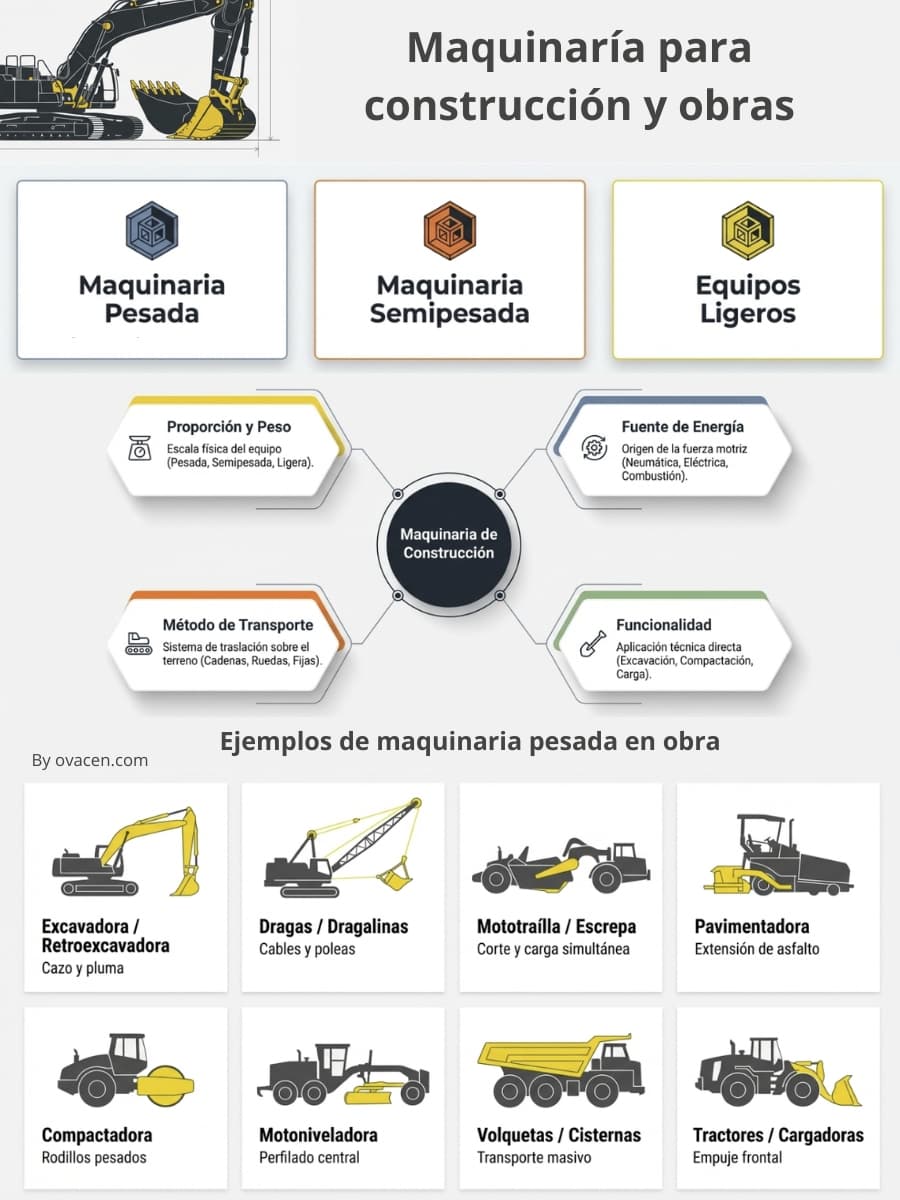

Clasificación de maquinaria para construcción

Para determinar una clasificación coherente, aunque existen muchas variantes (Por Normativa de aplicación, por la DGT… etc),  vamos a proceder a una división conforme la relación de peso – volumen, es decir,  atendiendo a su capacidad, y las podemos organizar de la siguiente manera para poder tener una perspectiva general:

La maquinaria pesada

Aquí entran las que disponen de grandes proporciones geométricas equiparándolas con referencia a los vehículos tradicionales de calle, tiene volumen y peso considerable.

Necesitan de un operario capacitado que necesita de un carnet especial para maquinaria pesada,  dada la complejidad de los mandos y la funcionalidad de las mismas.

Principalmente su uso está destinado a grandes movimientos de tierras (sea de cielo abierto o en túneles), movimiento de elementos de gran peso, ingeniería civil o en obras de minería. Unos ejemplos serían; las afamadas tuneladoras, grandes grúas o el Tipper – Dump Truck… etc.

maquina dump truck
Máquinas de construcción un ejemplo de dump truck.
Tipos de maquinaria pesada

En la clasificación de la maquinaria pesada para construcción, desde la perspectiva de las obras y sus actividades, se utiliza una gran variedad de equipos e inciden en un amplio abanico de obras públicas (Ingeniería civil principalmente)  o privadas.

Movimientos de tierra, carreteras, desmontes, presas, dragado, la perforación de túneles y trincheras, excavaciones o las cimentaciones profundas. Así que los equipos de construcción utilizados son varios al igual que sus dimensiones, pero los principales – si hablamos de equipos de grandes dimensiones – los podemos dividir:

  • La excavadora
  • La retroexcavadora
  • Dragas
  • La dragalina
  • La mototrailla
  • La escrepa
  • La pavimentadora
  • La compactadora
  • La motoniveladora
  • La cisternas de agua
  • Las volquetas
  • Tractores
  • La cargadora

La maquinaria semipesada

Las clasificaríamos como de medianas proporciones y dimensiones. El ejemplo perfecto es el típico motovolquete de obra, excavadoras pequeñas, grúas pequeñas, retroexcavadoras de dimensiones menores… etc (Puede parecer que son similares a las anteriores, pero hay que pensar en términos de dimensiones). Un ejemplo de un equipo semipesado:

maquinaria semipesada obras
Vía cat.com – Caterpillar

Los equipos ligeros

En esta sección incluiríamos los equipos de construcción especializados o maquinaria para la construcción de pequeñas dimensiones; una bomba de agua, compresoras, vibradoras, cortadoras de acero, rompe pavimentos …. etc.

También podemos distinguirlas en  función de la energía consumida para su adecuado funcionamiento, tendríamos dos tipologías diferentes:

  • Neumáticas, funcionan a base de aire comprimido generado por un motocompresor.
  • Eléctricas, funcionan con energía eléctrica común directamente del suministro eléctrico o,  en su defecto,  de grupos electrógenos instalados en obra.
vibrador de obra
Un ejemplo de vibrador para obra

Los vehículos pesados

El punto de referencia sería el camión de estacas o camión con carrocería que encontramos en toda obra para el transporte de material.

Los vehículos semipesados

Son referentes a los destinados a uso público, aunque no entran dentro del sector de la arquitectura hay que diferenciarlos y podríamos decir como ejemplo un micro bus.

Los vehículos ligeros

Aquí entraría el típico automóvil de calle o la furgoneta que toda obra que se precie dispone.

Nota: Para España la DGT (Dirección General de Tráfico) proporciona una clasificación extensa sobre los tipos de vehículos que creemos entender que no es en concordancia con la finalidad del artículo.

Según la fuente de energía

Se toma como referencia el género de motor de la máquina, definiéndose el concepto de motor como: Un sistema que convierte una determinada clase de energía (hidráulica, eléctrica, química… etc) en energía mecánica que genera movimiento.

fuente energia maquinaria
Vía Univ. Richard Mamani L. – Por Ing. José Luis Gómez Reintsch

Según el método de transporte

Aquí entra el juego la traslación de un lugar a otro. Que podríamos clasificaros como:

movimiento maquinaria
Vía Univ. Richard Mamani L. – Por Ing. José Luis Gómez Reintsch

Atendiendo a las operaciones que realiza

Según a que son destinadas deberíamos clarificarlas según:

operaciones maquinaria
Vía Univ. Richard Mamani L. – Por Ing. José Luis Gómez Reintsch

Según los equipos y trabajos a realizar

Esta clasificación está más amparada en la función y uso que va ha realizar. Es una nomenclatura y nombres de máquinas de construcción amparadas por las empresas del sector. La lista y ejemplos podría ser:

Maquinaria según función y uso
Cargadoras compactas Motoniveladoras
Cargadores forestales de pluma recta Máquinas forestales
Compactadores Mototraíllas
Dragalinas Palas de cadenas
Dúmperes articulados Palas de cadenas compactas y cargadoras compactas todo terreno
Dúmperes rígidos Palas de ruedas
Excavadoras Perfiladoras de pavimentos en frío
Excavadoras de ataque frontal eléctricas con cable Perforadoras
Excavadoras de minería hidráulicas Recicladoras de pavimentos
Excavadoras de ruedas Recogedoras transportadoras de troncos
Extendedoras de aglomerado de asfalto Retropalas
Hojas de empuje Taladoras
Manipuladoras de materiales Taladoras apiladoras
Manipuladoras telescópicas Tiendetubos
Trabajos subterráneos: roca dura Trabajos subterráneos: roca dura

Los nombres anteriores son asignados con imágenes a los diferentes ejemplos siguientes de equipos de maquinaria para obras:

lista de maquinaria para construccion
Vía máquinas de construcción cat.com – Caterpillar

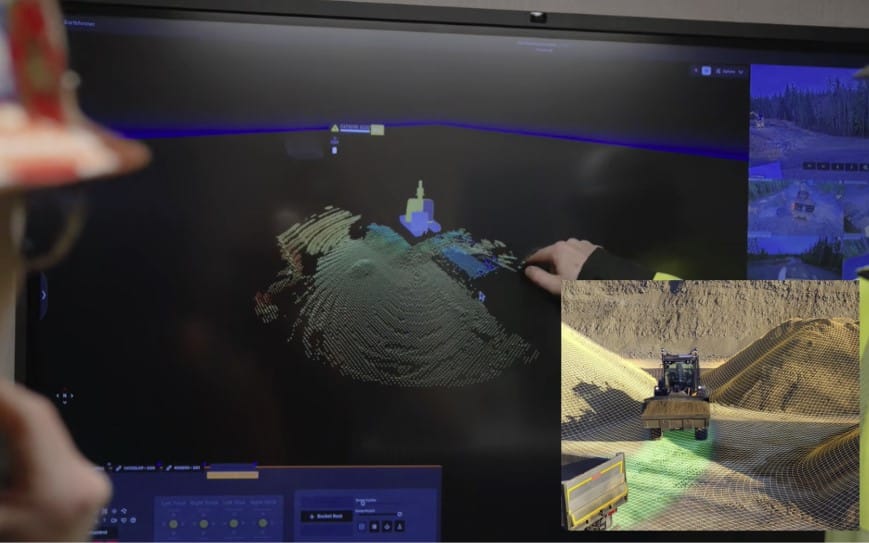

Una vez repaso los nombres de maquinarias de construcción comunes y atendiendo siempre a que los avances tecnológicos nos proporcionan nuevas herramientas, y sobre todo desde la perspectiva del campo de la robótica en el que están apareciendo en el mercado artefactos de ingeniería realmente modernos que en muchos casos van derivados a sustituir al obrero o operario en sus funciones.

Ver artículo en la misma línea de cómo un robot detecta errores en las obras. Muy interesante por ver cómo están cambiando los aparatos y sistemas en las obras.

Por un uso más común y las necesidades «típicas de obra» queremos adentrarnos un poco más en el sector de la maquinaria de obras y de las excavadoras en obra.

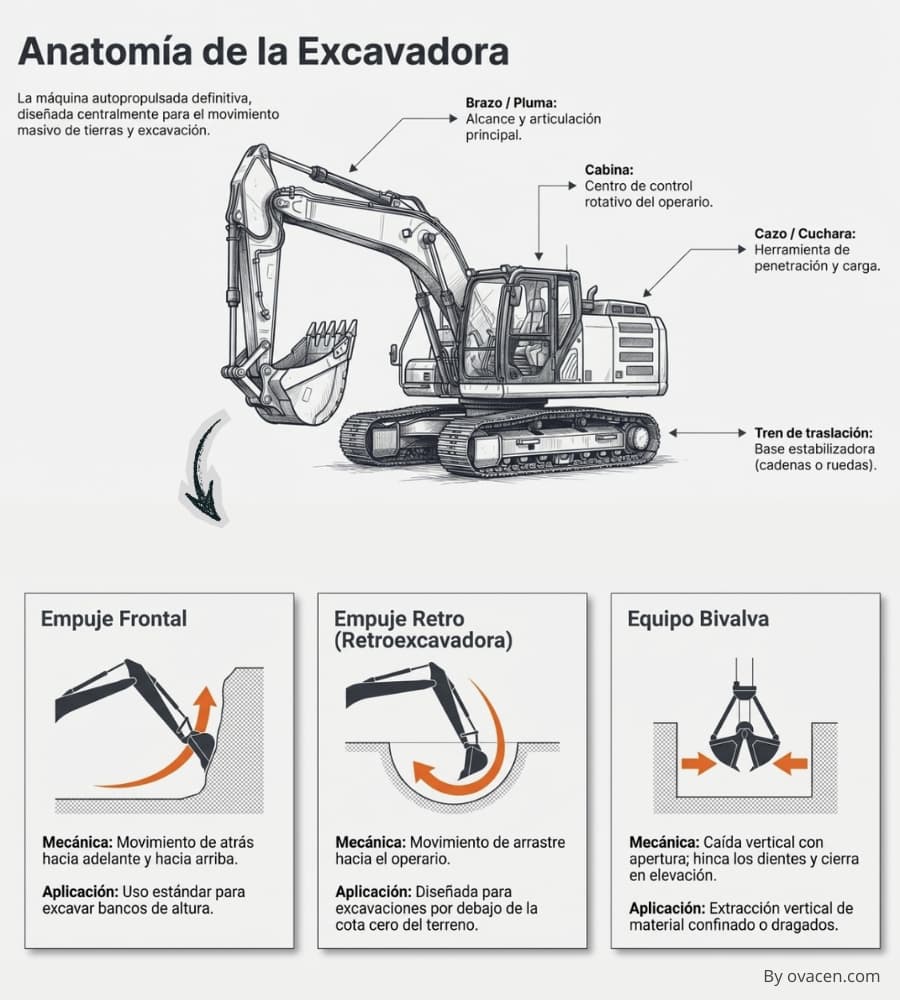

Excavadoras

Máquina diseñada para el movimiento de tierras y poder excavar. Autopropulsada sobre ruedas o cadenas. Según el trabajo que realiza existen distintas aplicaciones:

Empuje frontal. Donde utiliza normalmente para excavar bancos de altura.

Empuje retro. Se aplica en excavaciones por debajo de la cota cero del suelo. (Es la retroexcavadora)

Equipo bivalva. Aunque no muy común, es referente a esa cuchara que se deja caer abierta sobre el material a excavar que literalmente se «hincan los dientes» y al elevarse se cierran los cazos recogiendo el material escavado.

excavadora
Excavadora hidráulicas Liebherr

También podemos ver los distintos tipos de excavadoras según:

  • Atendiendo a su acondicionamiento: Excavadoras de cable o mecánicas y las hidráulicas.
  • Atendiendo el sistema de traslación: Excavadoras montadas sobre cadenas (orugas), sobre ruedas o Neumáticos. Sobre rieles y sobre barcos.
  • Atendiendo al tipo de operación: Excavadoras normal o Standar, de mordazas, de tamber y de Rosario.

Recuerda que el tema de las cimentaciones es complicado y para entenderlo mejor, tenemos un artículo sobre cimentaciones y tipos de patologías con 9 guías imprescindibles de gran utilidad para el técnico de obras.

Actualmente hay una gran variedad de utensilios, herramientas y complementos para las excavadoras que proporcionan diferentes funciones gracias a la tecnología actual y beneficios palpables en la arquitectura que practicamos. Un ejemplo desde la marca JCB…

complementos para maquina obra
Vía jcb.es

También podemos encontrar un poco más de información relacionada con los ejemplos y tipos de andamios en obras que además nos adentramos en el proceso de montaje, sus ventajas y desventajas o debilidades, y el uso correcto de los mismo.

En el siguiente vídeo podemos ver las partes de una excavadora bien explicadas y algunos consejos…

Normativa maquinaria construcción

Para tener un poco claro la legislación de aplicación en España, aunque es un poco compleja dado que también interviene la Normativa Europea, podremos dilucir más datos   sobre la clasificación de maquinarias de construcción.

Hemos querido aportar un esquema para el territorio español que puede ser de interés para tener una idea de la normativa de aplicación,  aunque principalmente tenemos que basarnos en el Real Decreto 1644/2008 y en la modificación de este con el Real Decreto 494/2012.

normativa maquinaria construccion y obra

Cómo se amortizan las máquinas de obra

Aunque parezca una temática que no entra en el artículo sobre tipos de máquinas pesadas en las obras, hay que reconocer que aquí juega un papel de importancia dado el valor económico y precio de este tipo de maquinarias en venta.

Aunque deberíamos destacar las diferencias y características particulares entre construcción civil, pública o privada. A modo general, la meta perseguida por la amortización se puede explicar de diferentes formas:

  • Crear un fondo para la renovación de la máquina.
  • Reflejar contablemente la minoración del valor patrimonial de la compañía.
  • Repartir el costo de la maquinaria entre la producción.
  • Recobrar el dinero pagado durante múltiples años en la adquisición de la máquina.

Desde el siguiente vídeo podemos adentrarnos de una forma fácil en este concepto tan importante desde la perspectiva de la construcción con un excelente vídeo de Víctor Yepes en Polimedia (Universidad Politécnica de Valencia).

Aunque la temática es muy amplia y en realidad deberíamos de explicar muchos conceptos y puntos; desde la organización pasando por la seguridad ha introducirnos más en las tipologías. Hemos querido hacer una pequeña introducción breve para recordarnos algunas ideas que seguro muchos de nuestros usuarios han olvidado.

Guías compra, mantenimiento y especificaciones técnicas

El mundo de la maquinaría es complicado y más, cuando hablamos en el sector de las obras y construcción. Muchas especificaciones técnicas y características según modelo.

En el siguiente esquema se simplifica qué debemos mirar al comprar maquinaria para construcción y obras con algunos consejos:

guía compra maquinaria construcción y obras
Guía compra maquinaria construcción y obras – Vía Linea de Prevención

En esta situación uno de los mejores portales de información está desde la Fundación Laboral de la Construcción que puedes consultar AQUÍ que además hay documentación muy buena como:

maquinaria sector construcción y obras

La documentación y especificaciones técnicas de la información anterior son muy buenas ¡recomendado!
