Visualización 3D para integrar edificios en espacios urbanos
En una ciudad, la diferencia entre un proyecto arquitectónico que suma y uno que rompe el tejido se decide, antes del primer ladrillo. La pregunta clave no es solo cómo construir de forma eficiente, sino cómo hacerlo sin romper el puzzle urbano.
¡Aquí es donde la visualización 3D fotorrealista es importante! Pasa de ser una herramienta de marketing a convertirse en una herramienta de proyecto, una representación útil que justifica decisiones.
tal como nos comentó Ara Renders…«Un render bien hecho no vende mejor: diseña mejor. «
Por ejemplo, en barrios como el Eixample, el Gòtic o Gràcia, con capas históricas que conviven en el mismo espacio, es necesario realizar renders 3d en Barcelona que permiten a arquitectos, promotores o técnicos municipales visualizar con precisión su integración.
Lo básico a entender:
- En entornos urbanos consolidados como Barcelona o Madrid, los renders 3D detectan conflictos invisibles en planta o sección: escala, sombra, color, lectura desde el peatón.
- Un buen render no es solo imagen bonita: es una simulación visual que mejora el proyecto y reduce errores en obra.
- El proceso profesional sigue 4 fases: levantamiento → modelado → iluminación y materiales → postproducción.
- Existen al menos 7 puntos críticos que un estudio de render debe entregar para que la visualización cumpla su función técnica, no solo estética.
- El render NO sustituye a la simulación energética ni al análisis de impacto solar cuantitativo: los complementa.
Por qué el render 3D es esencial en ciudades consolidadas
La consecuencia es directa: el número de variables que pueden salir mal en una promoción urbana multiplica las de una obra en suelo rústico. Un render no resuelve las decisiones del proyecto, pero las hace visibles antes de que salgan caras.
Los entornos urbanos densos como Barcelona, Madrid o Valencia, obligan a un nivel de cuidado que se concreta en cinco retos específicos que el 3D ayuda a abordar:
| Reto urbano | Por qué el plano convencional no basta | Qué aporta el render 3D |
|---|---|---|
| Escala y cornisa | Una sección 1:200 no transmite la percepción real desde la acera | Simula la vista del peatón a 1,60 m de altura |
| Sombra sobre vecinos | Las plantas no muestran el soleamiento estacional | Inserta el edificio en fotos reales en solsticios y equinoccios |
| Materiales y color | La leyenda de un plano no comunica textura ni peso visual | Reproduce reflexión, transparencia, envejecimiento |
| Lectura desde puntos clave | Imposible evaluar visualmente desde 5+ perspectivas | Genera vistas simultáneas de los puntos sensibles |
| Aceptación social y administrativa | El vecino no lee planos | Una imagen comprensible acelera consensos y licencias |
La visualización 3D permite revisar cómo encajará un edificio en su entorno antes de construirlo y detectar posibles ajustes durante la fase de diseño.

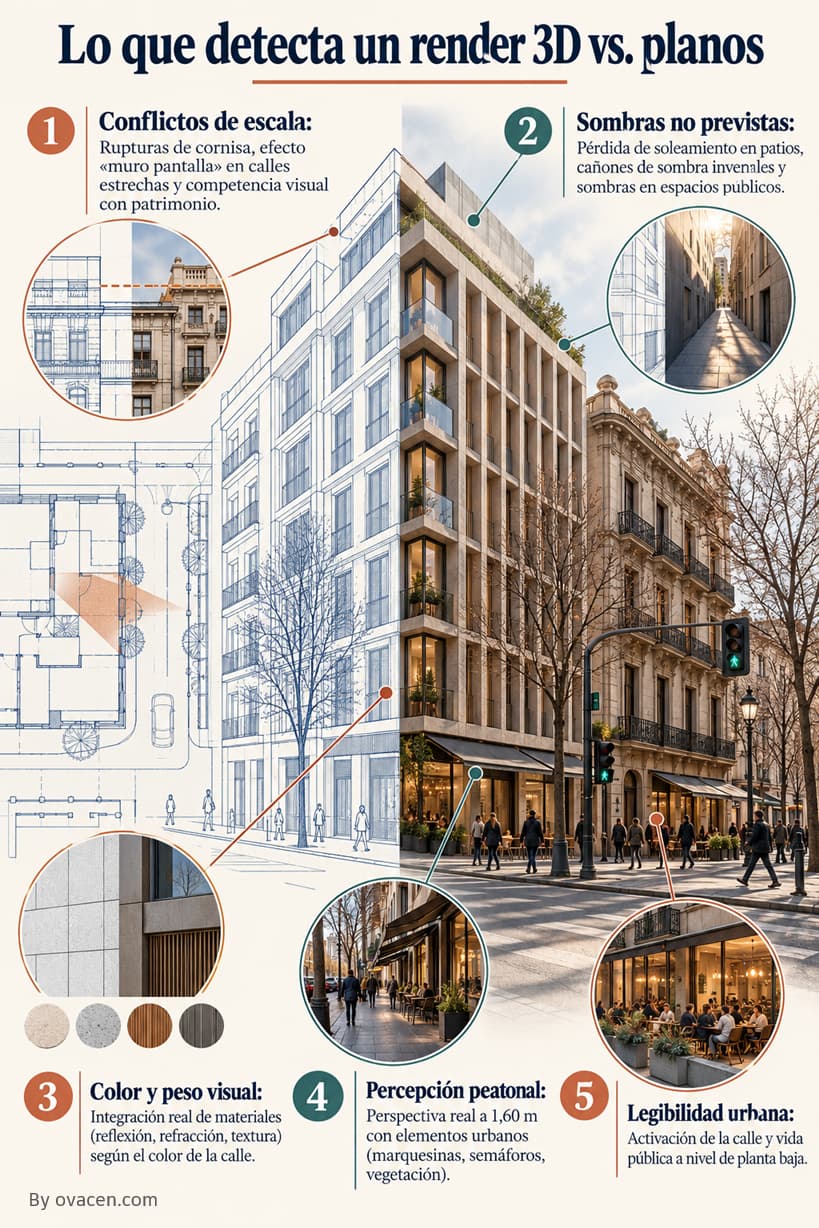

Qué detecta un render 3D que los planos no
En mi opinión, un render profesional – una visualización fotorrealista con inserción en entorno real – realiza un trabajo que el papel no puede hacer: anticipa la percepción humana del edificio acabado.
1. Conflictos de escala
Una sección técnica muestra la altura en metros, pero no transmite la relación entre la nueva pieza y los edificios colindantes. Un render escalado sobre fotografía real permite detectar si el edificio propuesto:
- Rompe bruscamente la cornisa.
- Genera efecto de «muro pantalla» sobre una calle estrecha.
- Compite visualmente con un edificio patrimonial próximo.
2. Sombras no previstas
Una sombra que en el plano parece irrelevante puede:
- Reducir el soleamiento de un patio interior de vecinos.
- Crear un «cañón de sombra» permanente en invierno.
- Eliminar una fachada soleada en una plaza pública.
La inserción en fotografía con sol simulado (solsticio de verano, equinoccio, solsticio de invierno) muestra estos efectos antes de que ocurran.
3. Color y peso visual
Un material claro sobre una calle oscura pesa visualmente distinto que sobre un entorno claro. Los renders modernos – V-Ray, Lumion, Enscape, Corona, Twinmotion – reproducen reflexión, refracción, envejecimiento y textura con suficiente precisión para evaluar si la propuesta se integra.
🟧 Consejo: Los programas con inteligencia artificial para crear renderizados rápidos no proporcionan sombras realistas ¡hay que asumirlo!
4. Percepción desde la acera
El peatón no ve plantas ni alzados: ve perspectivas a escala humana. Un render a 1,60 m de altura sobre foto real transmite lo que el ojo verá realmente, incluyendo la relación con marquesinas, semáforos, toldos y vegetación urbana.
5. Legibilidad del entorno urbano
Los renders de planta baja y espacio público muestran cómo la propuesta activa o no la calle: accesos peatonales, usos comerciales, sombras sobre la acera. Es crítico en ciudades mediterráneas como Barcelona, donde la vida pública se concentra en la planta baja.
3 casos donde el render cambió el proyecto en Barcelona
1. Plaça de les Glòries — Disseny Hub y entorno (MBM Arquitectes)
La transformación de la Plaça de les Glòries, con el Disseny Hub como pieza institucional, fue precedida por simulaciones visuales y de tráfico a nivel urbano que reorientaron el proyecto original.
Los renders a nivel peatón ayudan a ajustar la altura del zócalo público y la posición del acceso principal
2. Viviendas en Passatge de Sant Bernat (varios estudios)
Pequeñas promociones en el Eixample donde las vistas fotorrealistas 3D en manzana fueron decisivos para justificar ante el Ajuntament el cumplimiento de las alineaciones históricas.
Los estudios consultados muestran que hasta un 40 % de los proyectos en este tipo de entorno acaban ajustando la altura de cornisa o la posición de la fachada tras la simulación visual.
3. Intervenciones en Poblenou (22@) (Cloud 9 + Enric Ruiz-Geli)
El MediaTIC y otras piezas del 22@ son un caso paradigmático de cómo la visualización previa permite licencias más ágiles: al poder mostrar exactamente el impacto visual al tejido industrial colindante, la administración tramitó con menos objeciones formales. El uso de ETFE y dobles pieles se justificó visualmente antes de su ejecución.
en los tres casos, la visualización 3D no sustituyó al proyecto, sino que forzó decisiones de diseño más informadas y aceleró consensos técnicos y sociales

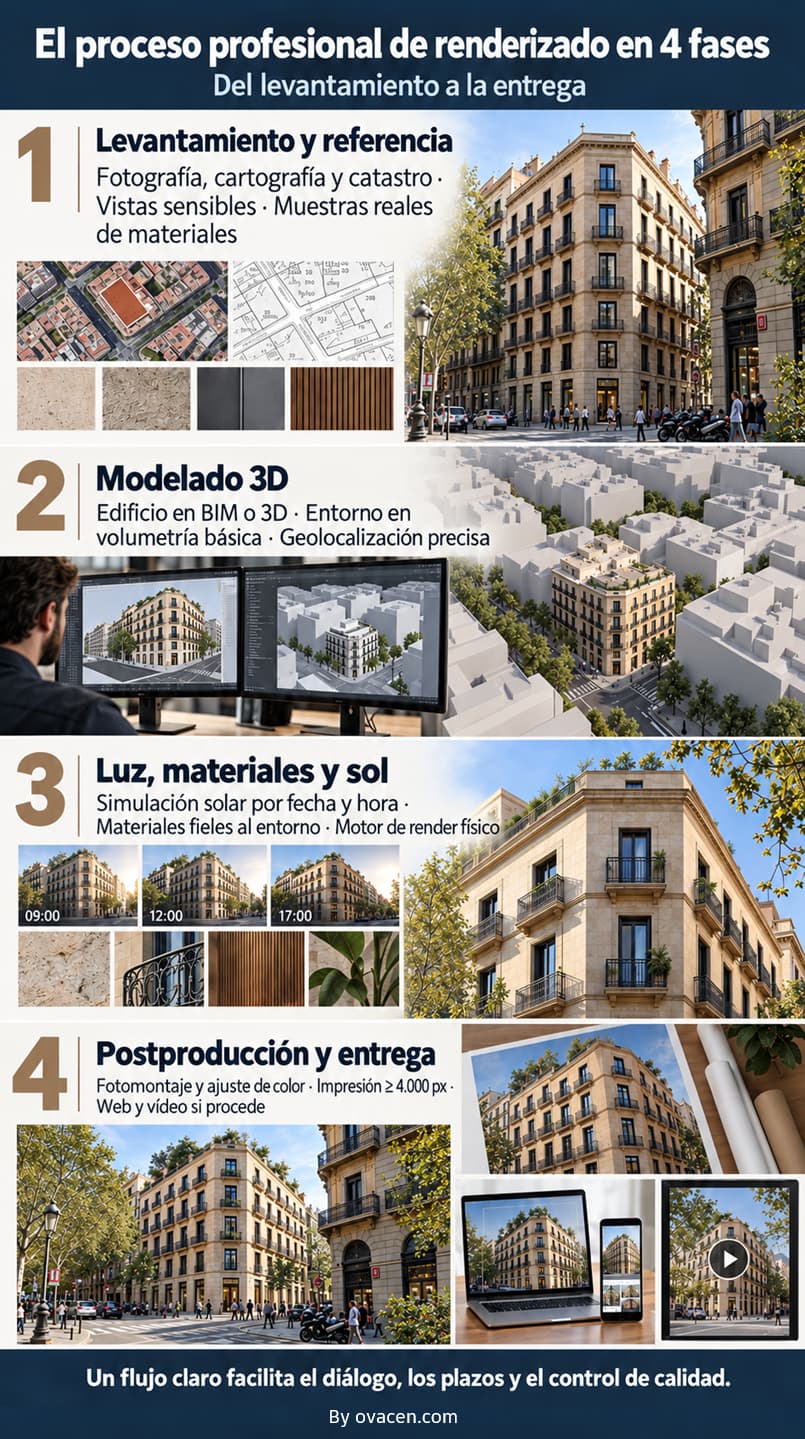

El proceso profesional de renderizado en 4 fases
Un render de calidad para proyecto urbano sigue un flujo definido. Conocerlo ayuda al arquitecto a dialogar con el estudio y controlar plazos y calidad.
Fase 1 · Levantamiento y referencia
- Fotografía del estado actual en alta resolución.
- Cartografía y datos del catastro.
- Identificación de los puntos de vista sensibles: chaflanes, plazas próximas, accesos peatonales.
- Recopilación de muestras de materiales reales (color, textura, envejecimiento).
Fase 2 · Modelado 3D
- Modelado del edificio propuesto en software BIM (Revit, Archicad) o de modelado (Rhino, SketchUp, 3ds Max).
- Modelado del entorno urbano colindante a nivel de volumetría básica con materiales aproximados.
- Geolocalización precisa para orientar el modelo según coordenadas reales.
Incluir pequeñas plantas, arbustos y arboles; el color verde natural es el único tono que contrasta de manera armoniosa con cualquier paleta de color
🟧 Consejo: Es importante que los elementos del entorno se representen fielmente (iluminación, mobiliario urbano, personas, vehículos, etc) aunque parezcan elementos menores, os puedo asegurar que su ausencia hace que el espacio se sienta falso o incompleto.
Fase 3 · Iluminación, materiales y simulación solar
- Configuración de la posición solar según fecha y hora críticas (solsticios, equinoccios).
- Ajuste de la carta de materiales según muestras reales del entorno (ladrillo del Eixample, piedra del Gòtic, chapa del Poblenou).
- Renderizado con motor físico (V-Ray, Corona, Cycles, Octane).
En escenas de día, recomiendo mantener las luces artificiales encendidas en intensidades muy bajas (de 1 a 5 lúmenes) para no competir con la luz natural ni generar manchas irreales.
Fase 4 · Postproducción y entrega
- Composición sobre fotografía real.
- Corrección de color, contraste, atmósfera.
- Entrega en formatos adecuados: alta resolución para impreso (mínimo 4.000 px), web optimizada, y vídeo animado si el proyecto lo requiere.
Cuando la visualización 3D NO basta (y qué usarla en su lugar)
Un render no es un análisis. Existen preguntas que ningún software de visualización por sí solo puede responder:
| Pregunta de proyecto | Herramienta complementaria al render |
|---|---|
| ¿Cuánta energía consumirá el edificio? | Simulación dinámica (EnergyPlus, DesignBuilder, IES VE) |
| ¿Cuánto CO₂ incorporado generan los materiales? | Análisis de Ciclo de Vida (One Click LCA, Tally) |
| ¿Cumple el DB-HE del CTE? | Verificación normativa + certificación (LEED, BREEAM, VERDE, Passivhaus) |
| ¿Generará sombra excesiva sobre vecinos? | Estudio de impacto solar cuantitativo (ClimateStudio, Ladybug, Autodesk Insight) |
| ¿La estructura resistirá? | Cálculo estructural (SAP2000, Robot, RFEM) |
Hay que utilizar la recreación virtual en 3D para decisiones visuales y de comunicación. Para decisiones numéricas y normativas, usa simulación dinámica y análisis cuantitativo.
Un render solo no aprueba un proyecto ante la administración, pero puedo asegurar que acelera el camino
Checklist: 7 puntos que debe entregar tu estudio de renders
Antes de contratar un estudio de visualización 3D en Barcelona (o en cualquier ciudad), asegúrate de que entrega estos elementos:
- ☐ Geolocalización correcta del modelo respecto a la realidad (orientación, escala, posición solar).
- ☐ Mínimo 5 puntos de vista: chaflán, aceras colindantes, vista desde plaza próxima, vista aérea, perspectiva desde transporte público.
- ☐ Inserción sobre fotografía real, no solo sobre modelo 3D limpio.
- ☐ Simulación solar de al menos 3 momentos críticos (solsticios + equinoccio).
- ☐ Carta de materiales coherente con el entorno (con muestras visuales del barrio).
- ☐ Entrega en alta resolución (mínimo 4.000 px en lado mayor) y versión web optimizada.
- ☐ Plazo de revisión de al menos 2 rondas de ajustes tras la primera entrega.
Las herramientas de renderizado fotorrealista han cambiado la práctica arquitectónica. Integrar un edificio en su contexto es tomar decisiones de forma, volumen, orientación, envolvente, programa y materiales que mejoren el funcionamiento urbano que lo acoge, no solo del propio edificio.
